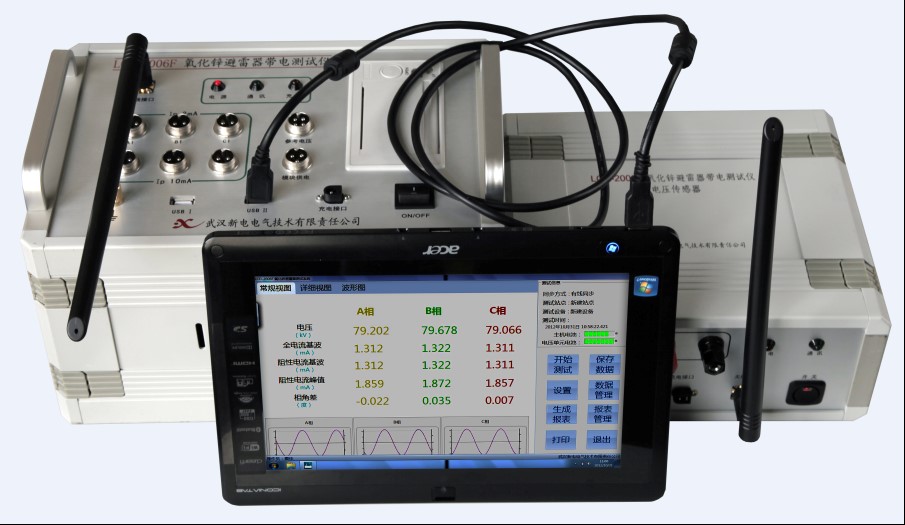

仪器外观

主要特点
1.300米超远距离无线传输,无需现场远距离拉线。。。。
2. 接纳win7系统的平板电脑举行操作、阳光下可清晰显示、仪器自带高速热敏打印机。。。。
3. 配套上层装备治理软件，，，具备装备及历史数据治理、盘问、较量、列表、报告打印、报表天生等功效。。。。2个USB接口支持与平板电脑的数据交流。。。。
4. 内带高能锂离子电池，，，特殊适合无电源场合。。。。
5. 真正意义上的三相同时丈量。。。。三相电流输入通道，，，有2mA和10mA两个档位举行选择。。。。
6. 模浚块供电，，，保存接口，，，支持高精度钳形微电撒播感器接口。。。。
7. 特征数据、波形同屏显示。。。。

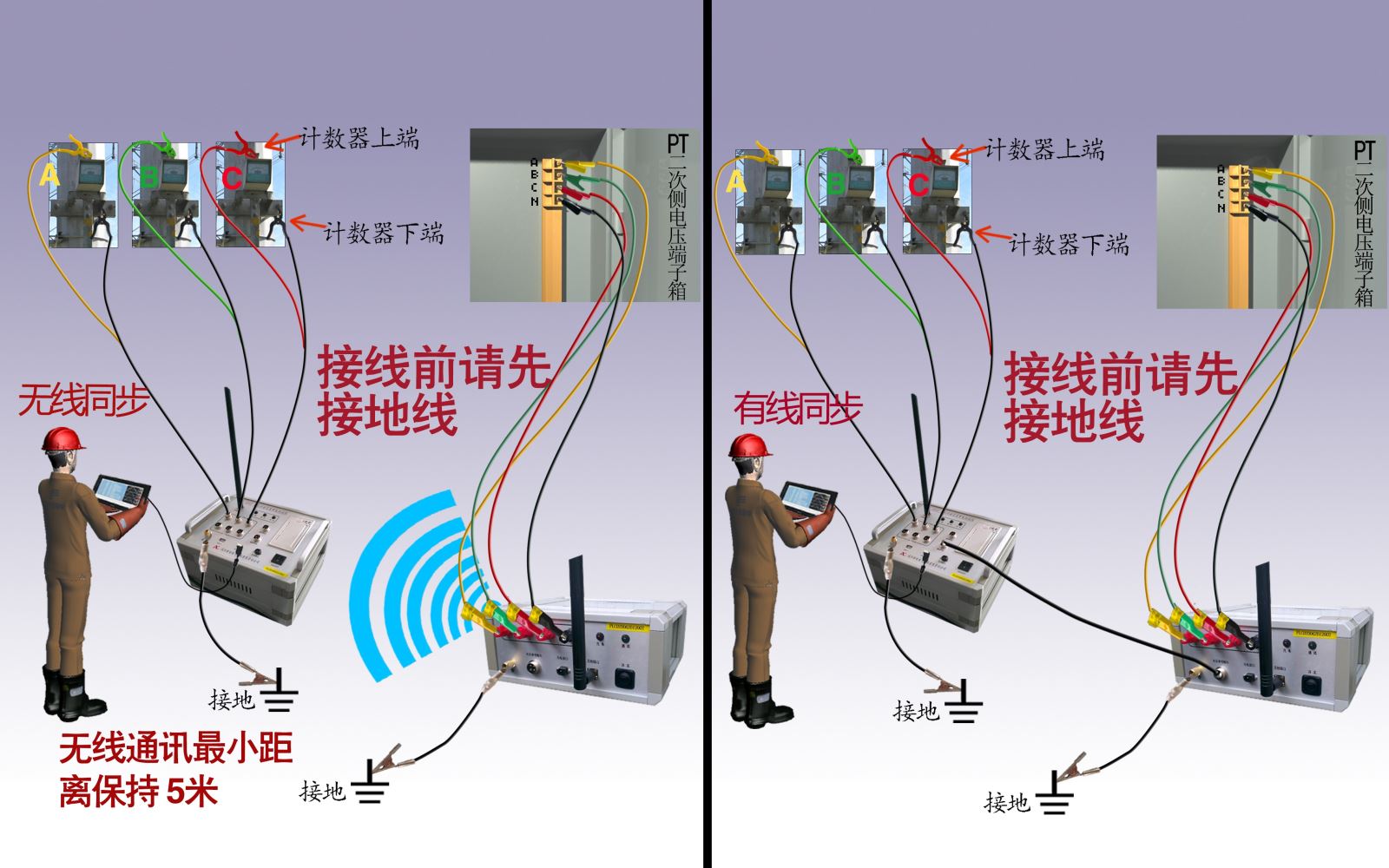

8. 多种电压基准信号取样方法：
有线方法：从PT端计量绕组守信号，，，数字信号有线传输。。。。
无线方法：从PT端计量绕组守信号，，，数字信号无线传输，，，省去电缆长距离毗连。。。。
无电压方法：不需要从PT端子守信号，，，接纳软件盘算的方法找到电压基准。。。。
9. 清静可靠，，，电压通道接纳隔离变换，，，阻止PT二次侧短路，，，减小信号失真。。。。
10. 带电、停电、试验室均可适用。。。。
11. 体积小。。。，，重量轻，，，便于携带。。。。
手艺指标
1. 电源：电压收罗单位和仪器主机使用内部锂电池供电。。。。
2. 参考电压输入规模（电压基准信号）：50Hz 、30V～100V。。。。
3. 丈量参数：
泄泄电流全电流波形、基波有用值、峰值。。。。
泄泄电流阻性分量基波有用值及3、5、7次有用值。。。。
泄泄电流阻性分量峰值：正峰值Ir+、负峰值Ir-。。。。
容性电流基波，，，全电压、全电流之间的相角差。。。。
运行（或试验）电压有用值。。。。
避雷器功耗。。。。
4. 丈量准确度：
电流：全电流>100μA时：±5%读数±1个字；；；
；；
电压：基准电压信号>30V时：±2%读数±1个字。。。。
5. 丈量规模：泄泄电流：100μA～10mA（峰值）；；；
；；
电    压：30～100V（有用值）。。。。
6. 形状尺寸：280×200×160 (mm)
7. 主机重量：4.5kg
电压取样方法为：电压互感器（或试验变压器仪表绕组）的电压信号经由带包管丝的电压测试线接入电压通道，，，作为参考电压信号。。。。
电流取样方法：电流通道为内置穿芯式小电撒播感器取样方法，，，信号失真小。。。。
