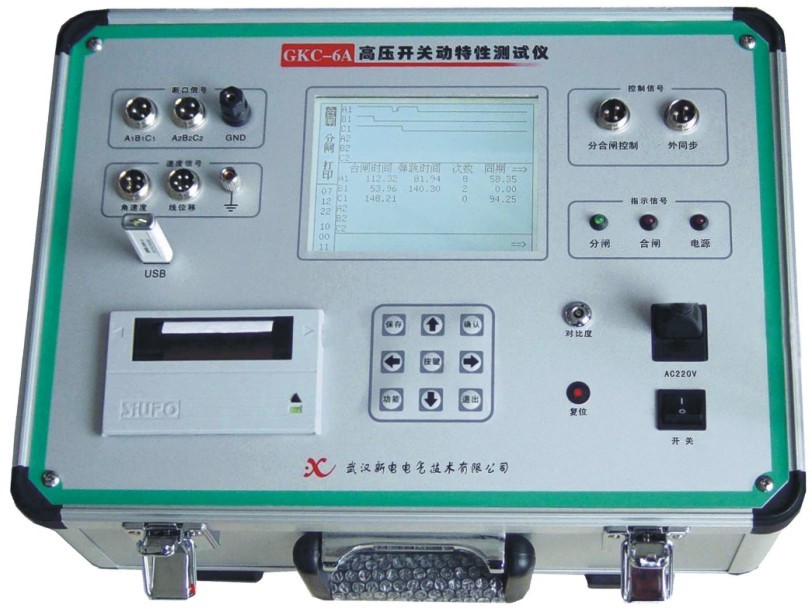

仪器外观

主要特点
1、 320×240液晶显示器、高速热敏打印机；；；
2、 集成操作电源
，，，无需现场二次电源
，，，现场使用越发利便快捷；；；
3、 标准USB接口
，，，便于数据交流；；；
4、 具有录波功效
，，，可对应时间坐标显示断口状态波形、行程－时间（S－t）曲线,有利于对开关机构故障的准确判断；；；
5、 集成数据治理功效
，，，按站名、装备、试验治理
，，，配有上位机剖析软件；；；
6、 每种开关都可自力设置相关的试验设置
，，，并被贮存于U盘中；；；
7、 可测试一起速率
，，，配备旋转传感器、线性传感器、滑线电阻传感器
，，，险些涵盖所有型号开关的速率测试；；；
8、设计有开关的重合闸试验功效
，，，种种重合闸试验均可为所欲为；；；
9、内部抗滋扰电路可以知足500kV变电站内可靠使用
，，，；；；さ缏纺馨茏氨讣爸霸鼻寰病⒁瞧鞑⒛芪裙獭⒆既凡馐；；；
10、开关操作机构的低电压试验；；；
11、适用于海内外所有SF6、真空、少油高压开关的机械特征及行动电压的丈量；；；
12、测试通道7路：同时丈量6路断口的固有分、合闸时间、同期性及1路速率。。。。。。
       手艺指标
1、 时  间：可丈量种种开关固有分、合闸时间、相间同期、相内同期和所有断口同期；；；
2、 重 合 闸：一次性丈量金属短接时间（合-分）、无电流距离 时间（分-合）及（分-合-分、合-分-合）；；；
3、 低 电 压：仪器自带DC20-250V/20A(短时)数字调理操作电源
，，，自动完成开关低电压试验；；；
4、 弹    跳：分闸弹跳时间、合闸弹跳时间、弹跳次数、弹跳波形；；；
5、 速    度：刚分、刚合速率、最大速率、平均速率
，，，并绘制“行程-时间（S-t）”曲线；；；
6、 行    程：开距、超程、过冲时间、过冲行程、反弹时间、反弹幅度；；；
7、 数据治理：通过U盘导入导出
，，，并可实现测试数据重算功效。。。。。。
       主要手艺参数
1、时间测试规模：10ms～12s；；；
2、时间区分率：0.1ms；；；时间测试准确度为：±0.5%读数±0.2ms；；；
3、最小行动同期差区分率：0.1ms；；；测试准确度为：±0.5%读数±0.1ms；；；
4、最大速率：20m/s
，，，区分率：0.01m/s；；；测试准确度为：±1.0%读数±0.05m/s；；；
5、行程测试规模：6mm～1000mm（由传感器的长度决议）；；；
6、行程最小区分率：0.1mm；；；测试准确度为：±1.0%读数±0.1mm (滑线电阻传感器)；；；
7、测试通道7路：6路断口时间、1路速率；；；
8、电源：AC220V±10%；；；50Hz±1Hz；；；
9、操作电源输出：电压DC20V～250V可调
，，，电流20A(短时)
，，，数字程控调解；；；
10、形状尺寸：395×300×220 (mm)；；；
11、重量： 9kg。。。。。。
